一、產品簡介：
ODMC-5CSB脈沖噴吹控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。除塵器分為多個倉室，各個倉室逐個單獨清灰，需要清灰的倉室停止過濾，脈沖控制儀輸出電信號關閉該倉室的氣缸提升閥,該倉室內電磁脈沖閥逐個噴吹清灰。
壓差清灰控制方式:以壓差運行區間為主要控制方法;
定時清灰控制方式:以循環間隔延時為主要控制方法;
室間隔:一個單元（離線閥與脈沖閥）動作完成后到下一單元工作時間間隔;
脈沖等待:離線閥關閉或開啟N秒后脈沖閥動作;(適用于離線氣箱)
循環間隔:兩個脈沖周期之間停頓的時間;
脈沖周期:控制儀完成所有電磁脈沖閥驅動輸出所需要的時間;
脈沖間隔:相鄰二個電磁脈沖閥輸出驅動電壓之間的間隔時間;
脈沖寬度:一個驅動電壓所持續時間;

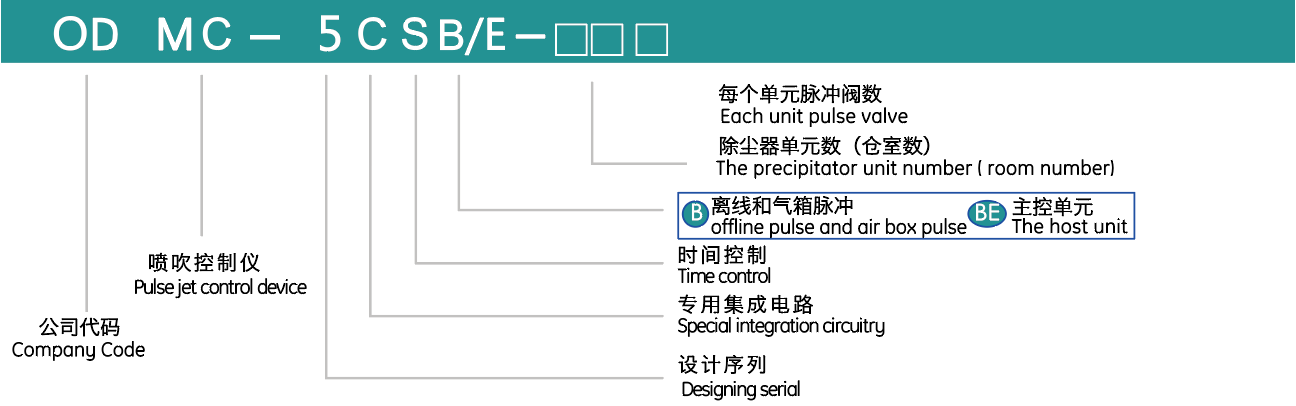

二、型號含義：
注:1、訂貨代碼∶例如,ODMC-5CSB-0403;即表示除塵器有4個倉室，每個倉室內有3個脈沖閥。
2、本型號控制儀可實現在線清灰、離線清灰、壓差清灰。
3、ODMC-5SCBE-XX為擴展單元控制儀;本主機單元采用液晶屏顯示，可控制10個擴展子單元。

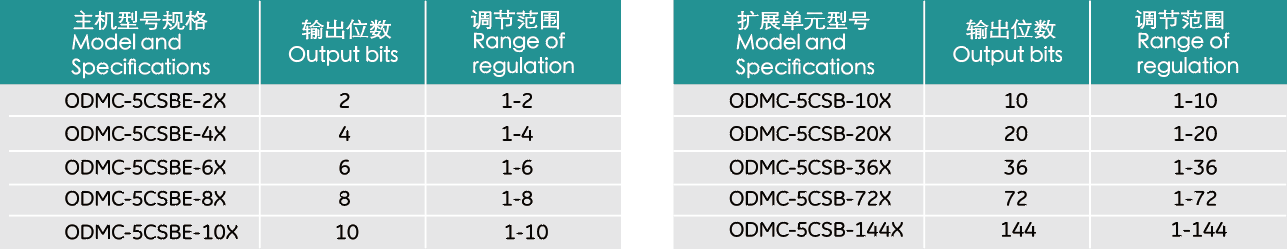

三、型號規格：
*輸出總位數=離線(提升）閥數+電磁脈沖閥數=1#擴展單元+2#擴展單元+3#擴展單元......
*如果離線閥數+電磁脈沖閥數小于36個可直接選用擴展單元，無需購買主機；

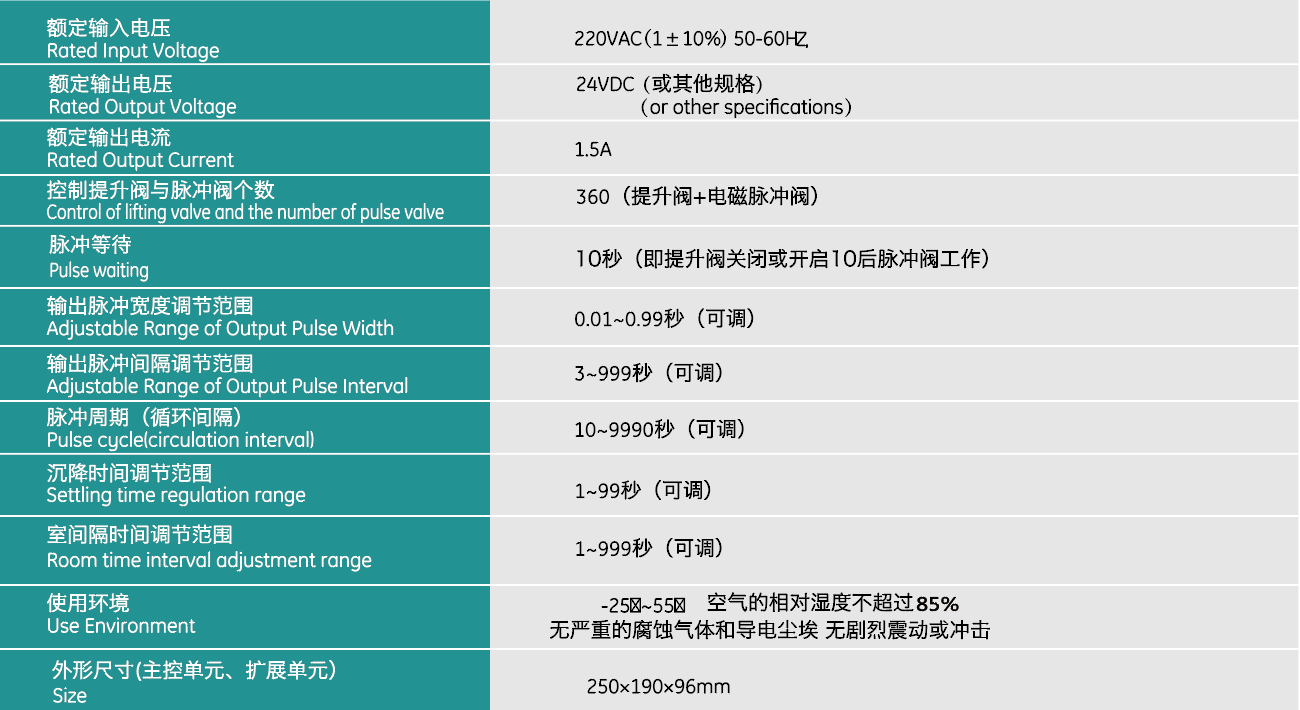

四、技術指標：

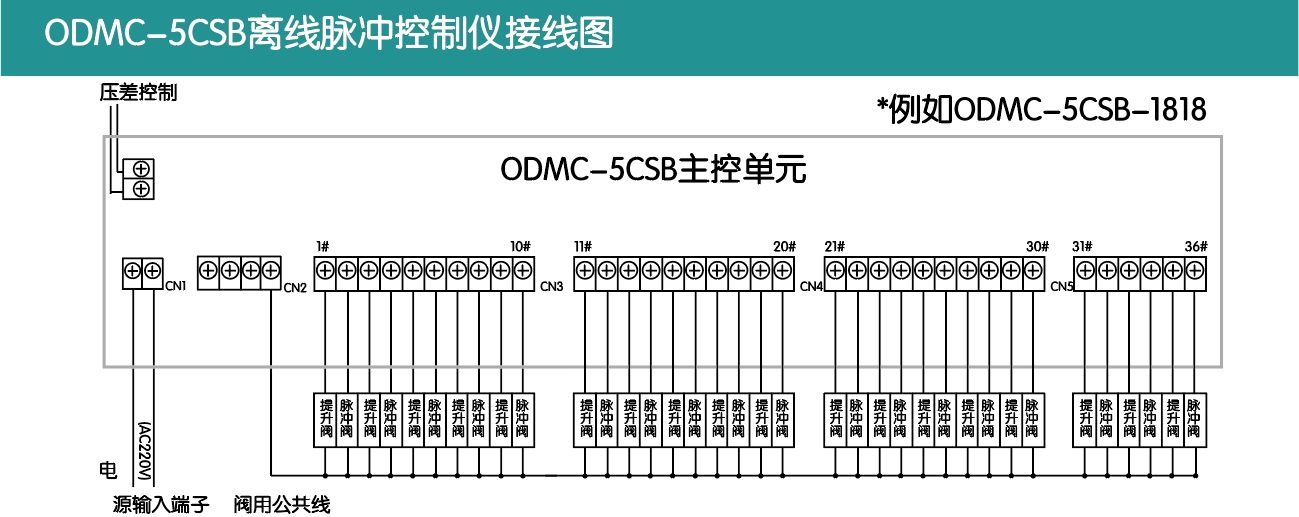

五、安裝方式：
備注∶例如一個室內有一個脈沖閥，即第一路接提升閥，第二路接脈沖閥，第三路接提升閥第四路脈沖閥，以此類推;
例如一個室內有二個脈沖閥，即第一路接提升閥，第二、三路接脈沖閥，第四路提升閥，第五、六路接脈沖閥以此類推;
